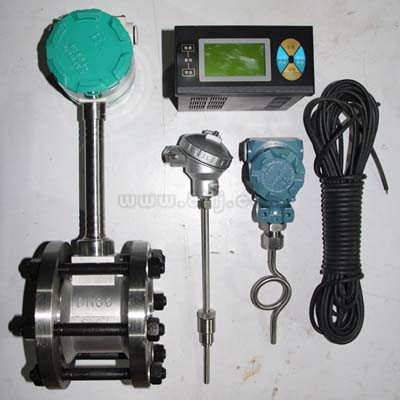

鍋爐蒸汽流量計量表型號生產報價廠家，本流量儀產品型號屬于蒸汽流量計分類，更多的蒸汽、鍋爐、流量控制儀直銷價格報價歡迎您來電咨詢，下面是鍋爐蒸汽流量計量表產品資料詳情。



鍋爐蒸汽流量計主要用于工業管道中蒸汽介質流體的流量測量，蒸汽渦街流量計特點是壓力損失小，量程范圍大，精度高。



一、鍋爐蒸汽流量計概述：

HENGC-LUGB系列蒸汽流量計主要用于工業管道中氣體、質流體的流量測量，渦街流量計特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。渦街流量計無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。采用壓電應力式傳感器,可靠性高,可在-20℃～+350℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。

二、鍋爐蒸汽流量計主要有以下特點：

1、結構簡單牢固，無可動部件，可靠性高

2、傳感器差動電容設計，抗振性能好

3、傳感器陶瓷內芯設計，工作溫度范圍寬

4、外置式探頭，不易堵塞，抗污性能好

5、測量范圍寬，一般范圍度可達1:15以上

6、壓損小，能量損失低,便于節能

7、適用范圍廣，廣泛適用于一般氣體、蒸汽及液體的計量

8、特別適合不停流檢修、維護，安裝簡單方便

9、6段線性修正、帶協議輸出

三、鍋爐蒸汽流量計主要技術指標：

公稱通徑 300～1200插入式(>1200協議供貨)

公稱壓力(MPa) 1.6(>1.6協議供貨)

介質溫度(℃) 壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨）

本體材料 1Cr18Ni9Ti，(其它材料協議供貨)

允許振動加速度 壓電式:0.2g 電容式:1.0～2.0g

精確度 ±2.5%

范圍度 1：6～1：15

供電電壓 傳感器：+12V DC，+24V DC；變送器：+24V DC

輸出信號 方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA

壓力損失系數 符合JB/T9249標準 Cd≤2.4

防爆標志 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5

防護等級 普通型IP65

環境條件 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa

適用介質 氣體、液體、蒸汽

傳輸距離 傳感器：*長可達400m，兩線制變送器(4～20mA)：負載電阻≤750Ω





四、鍋爐蒸汽流量計價格 流量范圍



結構
形式

通徑
（mm）

工況流量范圍（m3/h）





水

空氣

蒸 汽





滿

管

式

15

0.3-3.8

3.8-38

4.4-44





20

0.5-6.2

6.7-67

7.9-79





25

0.9-10

10-100

12-120





32

1.6-16

16-160

19-190





40

2.5-26

25-250

30-300





50

3.5-38

40-400

50-500





65

5.2-65

68-680

85-850





80

8-100

100-1000

120-1200





100

12-150

160-1600

190-1900





125

20-250

230-2300

280-2800





150

32-380

380-3800

440-4400





200

50-620

670-6700

790-7900





250

80-1150

1060-10600

1200-12000





300

130-1400

1540-15400

1780-17800





插

入

式

400

180-2700

2700-27000

3200-32000





500

280-4200

4240-42400

4950-49500





600

410-6100

6100-61000

7100-71000





700

580-7300

7800-78000

9300-93000





800

720-10800

10850-108500

12660-126600





900

970-12000

13000-130000

15500-155000





1000

1130-16900

17000-170000

20000-200000





1100

1450-18000

19000-190000

23000-230000





1200

1630-24400

24400-244000

28500-285000





1300

2020-25300

27000-270000

32000-320000





1400

2350-29500

31000-310000

37200-372000





1500

2550-38000

38200-382000

44500-445000







鍋爐蒸汽流量計選型





代號

通徑

流量范圍㎡/h





HYBLUG-25

DN25

1~10(液體)

25~60（氣體）

蒸汽流量請查看說明書，DN300以上推薦使用插入式國產渦街流量計





HYBLUG-32

DN32

1.5~18(液體)

15~150（氣體）





HYBLUG-40

DN40

2.2~27(液體)

22.6~150（氣體）





HYBLUG-50

DN50

4~55(液體)

35~350（氣體）





HYBLUG-80

DN80

9~135(液體)

90~900（氣體）





HYBLUG-100

DN100

14~200(液體)

140~1400（氣體）





HYBLUG-150

DN150

32~480(液體)

300~3000（氣體）





HYBLUG-200

DN200

56~800(液體)

550~5500（氣體）







代號

功能1





N

無溫壓補償





Y

有溫壓補償







代號

輸出型號





F1

4-20mA輸出（二線制）





F2

4-20mA輸出（三線制）





F3

RS485通訊接口







代號

被測介質





J1

液體





J2

氣體





J3

蒸汽







代號

連接方式





L1

法蘭卡裝式





L2

法蘭連接式







代號

功能2





E1

1.0級





E2

1.5級





T1

常溫





T2

高溫





T3

蒸汽





P1

1.6MPa





P2

2.5MPa





P3

4.0MPa





D1

內部3.6V供電





D2

DC24V供電





B1

不銹鋼





B2

碳鋼

























安裝注意事項



在計量液體時，務必使流量計傳感器始終完全充滿介質，無夾帶氣體。

在儀表上下游提供足夠的直管段并確保非彎曲的對稱外形。盡可能在儀表下游安裝閥門。

豎直安裝通常是優先選擇的，向上游動的流體能確保儀表總是滿管，且介質中的固態成分能夠均勻分布。

如有可能產生氣泡，應提供氣體分離器。

在易于振動的長管路中進行安裝時，應在流量計的上下游安裝消除器。

對于蒸汽應用，儀表安裝應避免安裝在U形彎底部，避免因吸收冷凝而在開車時導致的水錘現象，水錘的強度導致傳感機構過分受力，致使傳感器永久損壞。

鍋爐蒸汽流量計特別注意:

傳感器安裝點的上游較近處若裝有閥門，不斷地開關閥門，對傳感器的使用壽命影響極大，非常容易對傳感器造成永久性損壞、

傳感器盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于傳感器的下垂非常容易造成傳感器與法蘭間的密封泄露，若不得已要安裝時，必須在傳感器的上下游2D處分別設置管道緊固裝置。

鍋爐蒸汽流量計入口與出口直管段部分:

為了確保完整的功能，入口處的流型應不受干擾。上游直管段部分的長度應為流量計口徑（D）的大約15倍，下游直管段部分的長度應為流量計口徑（D）的大約5倍。以確保儀表在變化的過程條件下符合其精度指標（如圖3）



以上就是蒸汽流量計 鍋爐流量計 產品全部內容，歡迎您來電咨詢蒸汽流量儀鍋爐流量儀 的選型、報價。
